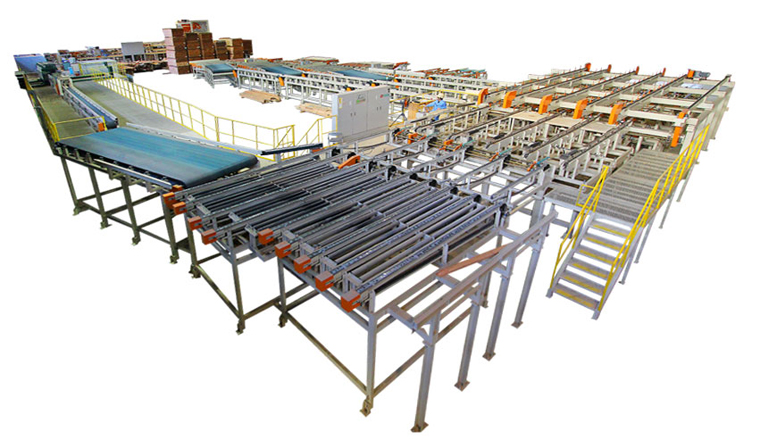

木材加工の高効率化に全自動桟積みライン

CNCクロスカットシステム

集成材ラミナーの高速モルダー加工

最高350m/min速度でモルダー加工ができ、木表、木裏反転も自動で

行なえ、さらにウッドアイの併用で等級選別も自動でできます。

自動投入、自動搬出装置を想定した設計なので前後の搬送装置をつければ、
作業者1人でのオペレーションが可能。全自動クロスカット及び墨付け作業が行え、適切なカットデーターから製品をカットできます。

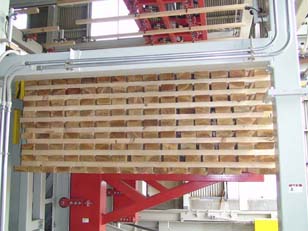

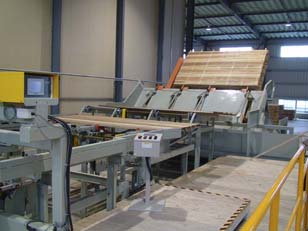

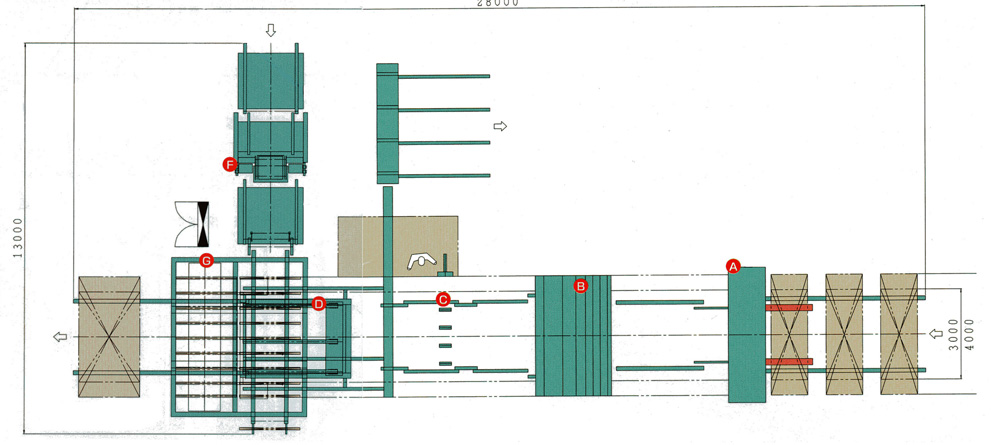

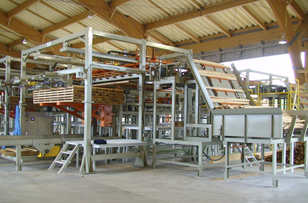

 「全自動桟積みライン」は、いままでラミナの桟積みは人手を必要としていた。しかも後工程のために、きちんと整えて桟積みする作業は相当の労力とコストが掛かるところであった。
 この桟積みの自動化や平準化は難しいとされていたが、本装置は見事に難題をクリア、期待通りの生産性につながる装置としてユーザーから高い評価を得ている桟積み装置の主なポイントの紹介。

1.

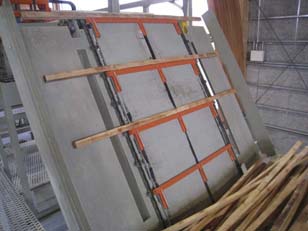

バラバラな状態のままで桟木を供給装置の下に置いても、桟木を1本ずつ整えながら自動で供給する。

.重量のある材料でも頑丈な構造のダンプリフターで正確に投入する。

3.整列した桟木は1本ずつクランプして配列するため桟積み工程を確実に行なう。

4.材料の間隔をあけて積載したり、ランダムな幅の材料でも整えた積載ができる。

 主な仕様は次の通り。
・能  力 毎分30枚〜50枚
・材  料 幅100〜250o
      厚 20〜50o
      長3000×1000o
・積載寸法 幅2000×高1000o
・桟  木 9本入れ
・桟木寸法 幅45〜50o
      厚20〜25o
      長2000o

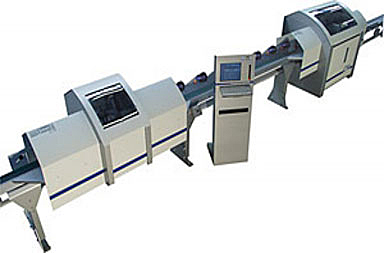

集成材ラミナー等の欠点除去
ポール社独自で開発したオプティマイザー機能により、最適な長さ選択が可能です。
高速加速(MAX200m/min)による高速カットが行えます。強力なサーボモーターと送り機能による停止精度の向上(±1mm)最も歩留りのよいカットの組合わせをを自動的に判断します。 マーキングにより欠点除去および8種類の等級選別が可能です。また選別コンベアーにより、長さ、等級別の仕分けがスピーディに行えます。操作が簡単なウィンドーメニューでどなたにも操作できます。生産状況および歩留データをプリントアウトできます。

高速モルダーライン

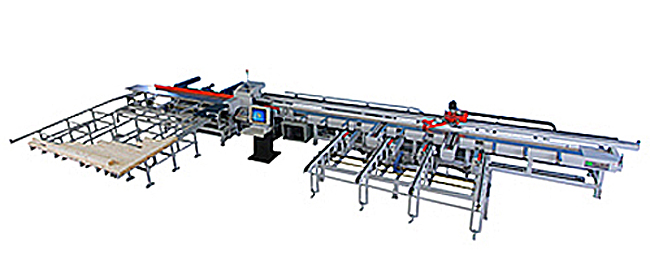

2×4墨付けクロスカットシステム
