Cadwork Rhinocerous形式データの
               読み書き対応について
株式会社 鈴 工
 cadwork の特徴 その一つとして、読み書き可能なファイル形式豊富さがあ IFC Revit など BIM 形式への対応はその最たるものが、一方で他の三次元 CAD への対応も進めている
 Rhinocerous は自由なデザイン性で以前より工業デザインの分野で活用されていたが近年では建築設計や構造解析の分野でも導入が進んでいる。
「設計士がRhinocerousでデザインしたモデルをそのまま機械加工に回せないか」という問い合わせがこの 12 年の間に多く寄せられるようになた。
 cadwork は、オプション機能を導入することによりRhinocerous でデザインしたデータ(.3dm ファイル)をそのまま取り込むことが可能となり、他のソフトウェアで作成したデータを直接取り込めることは中間フォーマットで受け渡す一般的な方法と比較してデータの再現性の面で有利とな
 取り込んだデータはそのまま cadwork 上で作図したものと同様に扱うことができ、btl bvn/bvx データに変換し、対応する加工機に転送することができ
 近年 BIM Rhinocerous など、建築設計側でも積極的に三次元を取り入れる動きが進んでいるため、これら上流設計の三次元データを活用することにより、工場側としても効率のよい加工が実現できればと考えていた

Cadwork社の概要
・本社:Basel  (スイス)
・設立:1989年
・従業員数:約110人
・業種:木造建築用CADソフトウェア―開発
・支店:ドイツ、フランス、スペイン、イタリア、オーストリア、チェコ、その他ヨーロッパ諸国、アメリカ、カナダ、オーストラリア、チリ、アルゼンチン、ブラジル等のラテンアメリカ、日本などユーザー数は約約4500以上
*IFC
I (Industry):建設業界
F
 (Foundation):共有のプロジェクト・モデルの基礎
C (Classes):合意のもとに構築するための共通言語

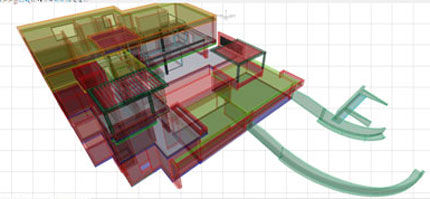

1、元のライノセラスデータ(全体モデル)

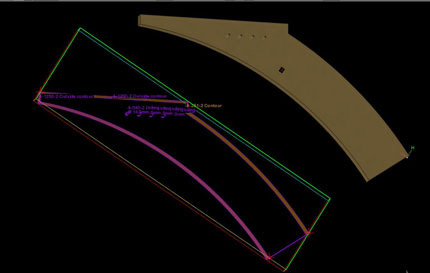

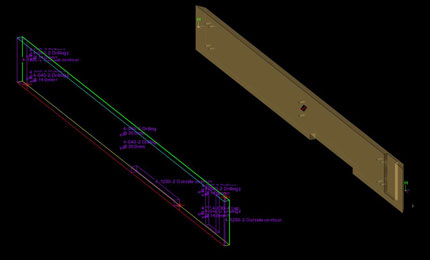

5、取り込み後はcadwork上で作図したものと同様に扱うことができる(加工指示の割り付け)

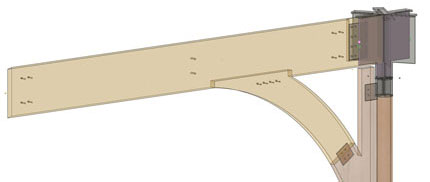

4、データ上存在するモデルは木と木以外にかかわらず
   忠実に形状を再現する

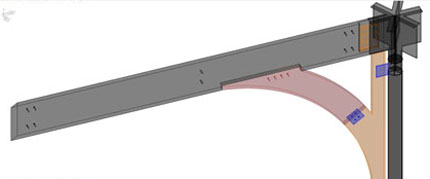

3、元のライノセラスデータ(構造詳細)

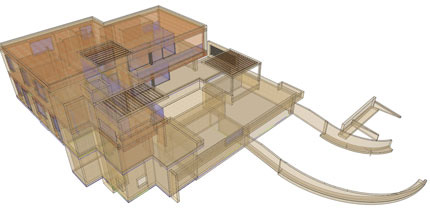

2、cadwork取り込み結果(曲面も忠実に再現されてる)

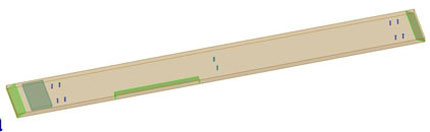

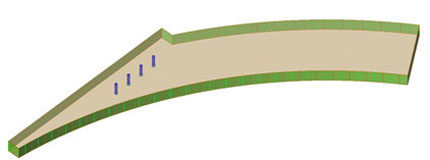

6、加工データ変換(btl) 変換データをbtl加工システムに取り込むとNC加工を行うことができる
写真資料:株式会社鈴工 三重県伊勢市大湊町656 TEL0596-36-4320       Cadworkについての紹介は、ここをクリックしてください。
